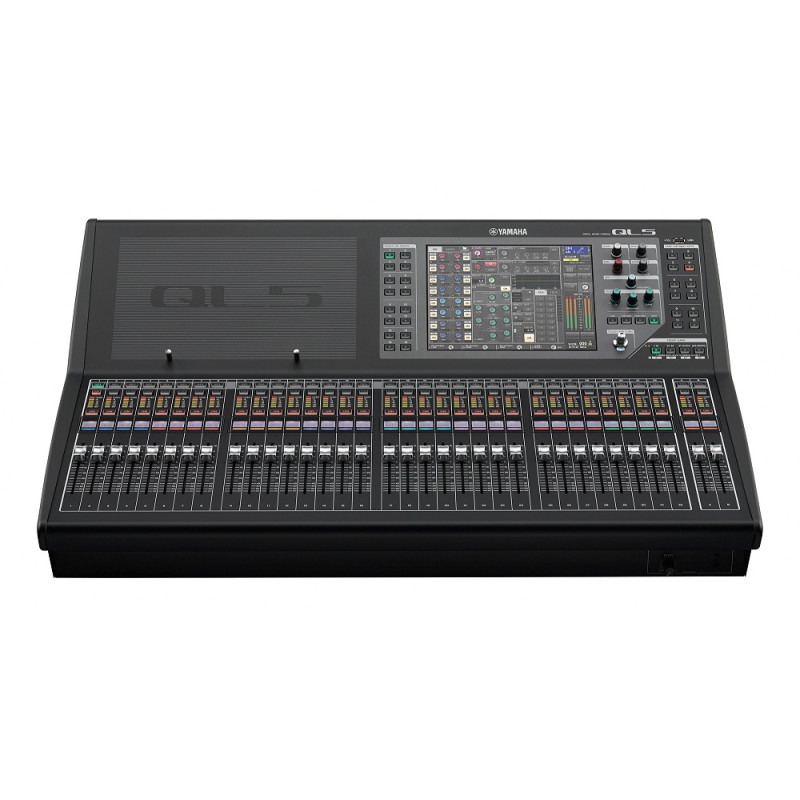

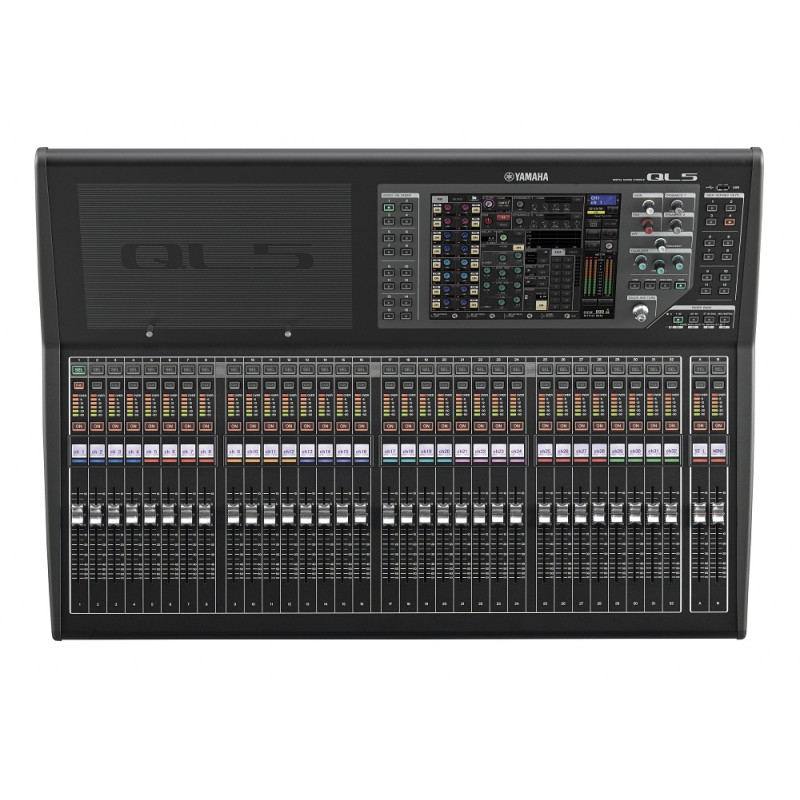

QL5

Звучание Yamaha начинается с воспроизведения, максимально приближенному к оригиналу или источнику. Пульты серии QL созданы на основе схем и решений, специально разработанных для достижения исключительной чистоты и линейности на всем протяжении звукового тракта, от входа до выхода. Столь надежный фундамент позволяет в полной мере использовать возможности встроенной обработки и процессоров премиум-класса, таких как Portico 5033/5043, разработанных в сотрудничестве с легендарным Rupert Neve. Встроенная функция автоматического микширования от Dan Dugan Sound Design отвечает за оптимальный баланс каналов для речевых программ и задач в самых разнообразных формах, позволяя полностью сконцентрироваться на оптимизации общего звучания.

Чтобы в полной мере воспользоваться потенциалом усовершенствованной звуковой обработки и создавать новые неповторимые звуковые пейзажи, звукоинженеру необходимо чистое и неокрашеное звучание. Этой идее неизменной философии Yamaha, требующей естественности звучания, полностью отвечают консоли серии QL, точно воспроизводя оригинальную запись.

Лишь необработанный звук, идентичный оригиналу, может стать основой творческих экспериментов. Получить такой чистый, натуральный звук, которым так славится серия CL, теперь можно и с помощью компактных пультов серии QL. Каждый аспект, от механической конструкции до расположения портов, цепей питания, заземления или отдельных компонентов, был тщательно продуман и в итоге объединен в систему, обеспечивающую необыкновенно высокое качество звучания. Возможные шумы, которые потенциально могли бы повлиять на качество звука цифрового микшера, были тщательно исследованы и эффективно устранены. Такиго рода помехи способны повлиять на качество АЦП-ЦАП преобразования, и поэтому, помимо всего прочего, джиттер-эффект тактовых синхроимпульсов системы был предметом пристального внимания инженеров. Следовательно была пересмотрена и оптимизирована внутренняя структура расположения схем FPGA (field-programmable gate array) и изменена маршрутизация тактового сигнала. Все эти нюансы в совокупности обеспечивают характеристики, которые успешно проходят не только самые строгие научные испытания, но и удовлетворяют слух самых требовательных звукоинженеров в отрасли.

Когда приходит время творческой работы на холсте чистого неокрашенного звука консоли QL, к  вашим услугам приходит целый набор мощных процессоров. Цифровые технологии Yamaha досконально воссоздают характерные особенности звучания проверенных временем аналоговых устройств, известных как своим первоклассным звучаниемю. Кроме этого у вас в руках и революционная микширующая система для работы с речевыми программами. Технологии, позволяющая достичь результатов такого уровня, отражают уважение компании Yamaha к историческому наследию специалистов, подаривших нам одни из наиболее ценных аудио решений и возможностей. Эти технологии также предоставляют современным звукоинженерам необходимую поддержку в их творчестве в будущем.

Консоли QL в полной мере наследуют все возможности обработки, содержащиеся в пультах серии CL. Большинство процессоров основано на технологии виртуального моделирования цепей VCM (Virtual Circuitry Modeling), разработанной «Dr. K» (Тошифуми Кунимото) и его командой в передовом инновационном центре цифровых технологий компании Yamaha - "Лаборатории К". Технология VCM достоверно моделирует как схемотехнику, так и рабочие показатели аналоговых аудиоустройств, вплоть до характеристик отдельных элементов, таких как сопротивления  и емкости. Модели VCM настолько реалистичны и музыкальны, что даже легендарный Руперт Нив (Rupert Neve) - мастер, построивший свою репутацию на исследованиях в области аналогового звука, признал их высокое качество и участвовал в разработке VCM-версий своих моделей компрессора Portico 5033 и эквалайзера 5043, встроенных в консоли серии QL.

Благодаря тесному сотрудничеству с Dan Dugan Sound Design, популярная система автоматического микрофонного микширования Дэна Дугана с усовершенствованными алгоритмами доступна в консолях серии QL. Все просто: достаточно только активировать процессор в любом числе каналов вплоть до 16 для автоматической оптимизации усиления микрофонов. Регулировка усиления плавна и естественна, как будто микширование производится руками опытного профессионала. Система так же эффективно борется с акустической обратной связью и возможными проблемами при гребенчатой фильтрации. При работе с речью (особенно вживую) она позволяет звукооператору, не отвлекаясь на фейдеры, концентрироваться на других деталях, добиваясь стабильно высокого качества микширования.

Способность быстро и уверенно реагировать на многочисленные и постоянно меняющиеся события является важнейшей особенностью прм работе с живым звуком. Консоли серии QL оснащены большим сенсорным дисплеем и регуляторами “Touch and Turn”, создающими необыкновенно удобный и эффективный рабочий интерфейс. Серьезное внимание было также уделено таким элементам, как ощущения от работы с фейдерами и отображение имен каналов, чтобы создать современное и изысканное рабочее пространство. Дистанционное управление и возможность настроек в оффлайн режиме с iPad или компьютера добавляет еще больше возможностей этой высокотехнологичной системе.

Операторы, переходящие с аналоговых пультов на цифровые очень быстро "подружаться" найдут комфорт c Yamaha QL. Годы накопленного опыта, а также огромное количество отзывов от пользователей со всего мира позволили создать простой и удобный интерфейс, при этом позволяющий осуществлять самые разннобразыне операции и для широкого спектра областей применения.

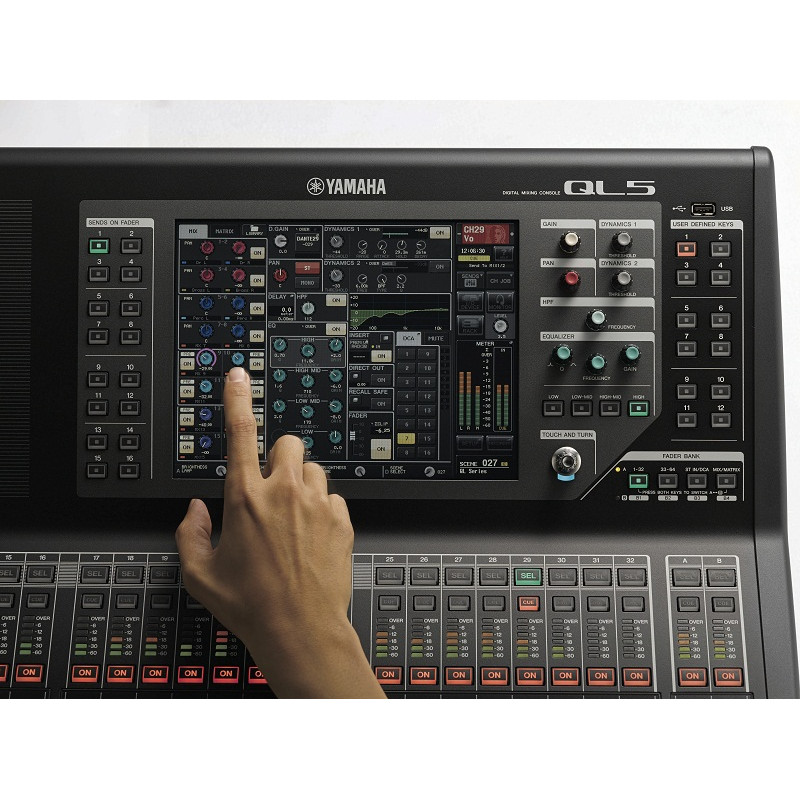

Впервые представленная в серии CL, функция «Touch and Turn» была восторженно воспринята звукоинженерами по всему миру. Серия QL предлагает те же функциональные преимущества: прикоснитесь к параметру, которым хотите управлять на сенсорном дисплее, и затем вращайте энкодер «Touch and Turn» (он находится в правом нижнем углу возле дисплея). Цветовой индикатор, размещенный под переключателем, меняет колор при работе с выбранным параметром, визуально подтверждая выполнение операции и исключая возможные ошибки в работе. Быстро, просто и интуитивно понятно.

Визуальный интерфейс Yamaha Selected Channel обеспечивает полный обзор всех параметров конкретного канала с возможностью непосредственного управления ими на большом сенсорном дисплее. Дисплей полностью аналогичен консолям серии CL, обеспечивает хорошую и наглядную визуализацию, а также мягкий отклик для надежной работы на долгие годы. Непосредственное управление с помощью механических регуляторов-энкодеров, а также инновационной функции «Touch and Turn» обеспечивают быстрый доступ к наиболее важным параметрам консоли QL, тем самым повышая скорость и эффективность работы.

Можно иметь уйму различных функций, но если они не интегрируются в общую операционную систему с удобным доступом, польза их существено падает. В серии консолей QL дизаи?н фейдеров и регуляторов идеально продуман и выверен как по форме, так и по матералам. Наглядная визуальная индикация имен каналов с цветовым отображением делают отображение информации на консоли еще полее практичным и удобным. Интерфейс - важнейшее связующее звено между звукооператором и консолью, именно поэтому мы подошли к его созданию с особым вниманием.

Звуковой замысел оператора передается на консоль, в первую очередь, через ползунки фейдеров. Благодаря унаследованной от серии CL ковшеобразной форме ползунков фейдеров (наподобие сидений у спорткара), обеспечивается удобная и надежная работу, вне зависимости от  того, в каком месте палец находится на ползунке. Даже материал, из которого изготовлены ползунки фейдеров, оптимально подобран для удобсва управления. А боковые кромки полунков сконструированы так, чтобы разметку и деления шкал фэейдеров было легко видно практически под любым углом.

Основные параметры выбранного канала для быстрого и удобного доступа привязаны к регуляторам, размещенным справа от дисплея. В дополнение к пользовательским клавишам, которым легко можно присвоить конкретные параметры (это еще одна традиционная особенность цифровых микшерных консолей Yamaha), на дисплее консоли QL имеются пользовательские регуляторы, позволяющие также легко распоряжаться назначением на них различных параметров. Сочетание пользовательских клавиш и регуляторов значительно повышает скорость и эффективность работы.

Все аналоговые входы закрепляются за одним банком фейдеров, тогда как доступ к остальным входным и выходным каналам осуществляется путем переключения банков. Также предусмотрены четыре пользовательских банка фейдеров, позволяющих набирать туда любую необходимую комбинацию каналов для достижения максимально возможной эффективности в работе. Настройки пользовательских банков фейдеров сохраняются в памяти сцен и могут быть мгновенно вызваны из памяти при необходимости.

Миниатюрные дисплеи над фейдерами отображают имена каналов и положение фейдера. Помимо этого под названием каждого канала расположена цветная полоса, подсвечиваемая одним из восьми цветов. Каждый цвет соответствует цвету канала на сенсорной панели дисплее. Восемь цветов вместе с черным дают в совокупности комбинацию из девяти оттенков. Эти чрезвычайно наглядные дисплеи отличаются легкой читаемостью как при ярком солнечном свете, так и при тусклом освещении в помещении.

В дополнении к обильному количеству аналоговый входов и выходов, консоли серии QL оснащены сетевым аудиопротоколом Dante, обеспечивая полноценную интеграцию с консолями CL семейства. Особенно интересна функция “Port to Port”, позволяющая маршрутизировать сигнал с любого входного аналогового порта в любой выходной аналоговый порт всей сети Dante. таким образом консоль QL может функционировать и в качестве устройства ввода-вывода для любой другой консоли (QL или CL) в общей сети. Стоит также отметить такие функции как 2-дорожечная/многодорожечная запись и два слота расширения для карт типа MY, позволяющие добавить обработку или входные/выходные каналы. Все это делает консоли серии QL необыкновенно универсальным и мощным решением для широчайшего спектра задач зукоусиления.

Сегодня в приложениях, связанных с живым звуком, важную роль играют сетевые возможности, и серия QL предлагает для этого все? необходимое. В дополнение к обширному набору функций, консоли QL оснащены широко распространенным сетевым протоколом Dante, разработанным компанией Audinate для передачи цифрового аудио. Это означает, что консоли QL могут быть объединены с другими устрои?ствами, совместимыми с Dante, например, с консолями серии CL и рэковыми модулями ввода/вывода серии R. Благодаря этому, появляется возможность создания систем для задач практически любого масштаба и сложности.

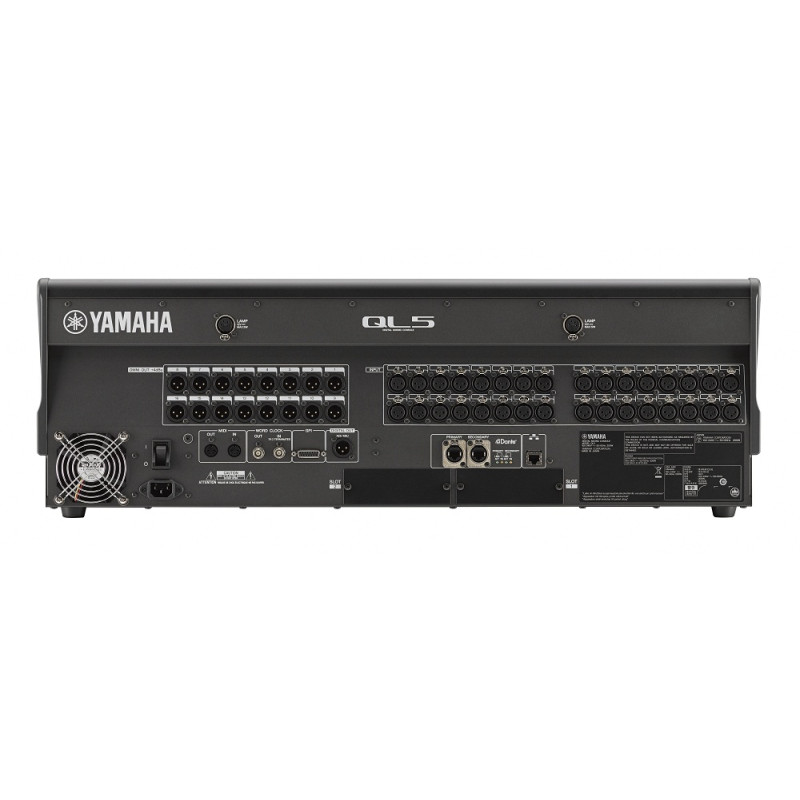

Каждая консоль серии QL предоставляет широкие встроенные возможности по интерфейсам ввода/вывода для разнообразного применения без необходимости в использовании рековых блоков и иного внешнего оборудования (32 аналоговых входа и 16 аналоговых выходов у модели QL5). Во многих случаях вам возможно хватит и одной консоли, что даеет значительное преимущество как в портативности, так и в скорости настройки.

Технология точнейшей синхронизации позволяет снизить задержку и уровень джиттера, достичь высокой точности передачи сигнала, легкости и быстроты настройки сети. Индивидуальные адреса, присвоенные каждому устройству в сети Dante, обеспечивают автоматическое обнаружение устройств и легую маршрутизацию. Быстрота настройки позволяет сэкономить время на выполнение важнейшей процедуры - настройки микса.

Благодаря резервным подключениям с помощью Dante, вышедшии из строя кабель или проблемы ?в сети не остановят проведение шоу. Настрои?ку первичных и вторичных резервных коммутаций можно провести по схеме «Звезда», и появление проблемы в любом элементе сети не прервет передачу данных, обрушив сеть.

«Port to Port» - новая функция, позволяющая входам и выходам консоли серии QL выступать в качестве элементов более крупной системы. Это, к примеру, дает уникальные возможности коммутирования FOH-пульта и мониторой консоли. А функция компенсации усиления уровня сигнала "Gain Compensation" еще больше расширяет возможности.

Возможность непосредственной коммутации входных и выходных портов, минуя микширующие каналы, обеспечивает беспрецедентную возможность маршрутизации сигналов между аналоговыми входами и выходами, Dante и слотами MY. Например, консоль QL может быть использована в качестве устройства ввода/вывода для других консолей серии QL или CL, одновременно функционируя и как мониторная консоль. Для использования в качестве и мониторного пульта, и устрои?ства ввода/вывода требуется лишь одна консоль QL, а аналоговый гейн может дистанционно регулироваться с FOH-консоли QL или CL. Также возможно микшировать  аналоговые сигналы, поступившие на консоль, при этом одновременно передавая их на многоканальную систему записи по сети Dante. Возможности тут практически безграничны!

При подключении нескольких консолей к одному блоку ввода/вывода пою сети Dante и возможности коммутации «Port to Port» регулировка коэффициента усиления, осуществляемая на одной консоли, может в теории нарушить баланс микширования на другой консоли. Такие проблемы устраняет функция компенсации усиления уровня сигнала "Gain Compensation". Компенсация осуществляется в цифровом каскаде усиления, так что общее усиление уровня сигнала, транслируемое по сети, остается постоянным.

Консоли серии QL оснащены виртуальным реком с процессорами эффектов, который позволяет осуществлять выбор и коммутацию внутренних процессоров по аналогии с внешними устройствами. В серии QL полноценно представлена высококачественная обработка, получившая восторженные отзывы в серии CL. Инструменты для формирования высосокачественного звучания всегда под рукой и доступны при первой же необходимости.

В виртуальной рековой стойке может быть установлено до 8-ми процессоров VCM, в том числе процессоры Portico, разработанные в сотрудничестве с компанией Rupert Neve Designs, являющиеся стандартом в ведущих студиях звукозаписи по всему миру. Использование этих процессоров позволяет достичь уровня качества, на которое ранее были способны лишь высококлассные внешние аналоговые процессоры. Что еще более важно, студийное качество и музыкальная тональность такого класса теперь стали доступны и живому звуку.

- Portico 5033/5043
Эти устройства безупречно моделируют звуковую глубину и широту оригинального аналогового эквалайзера и компрессора/лимитера разработанных Rupert Neve. Они не только идеально подходят в качестве первоклассных процессоров студийного класса в ваш микс, но и необыкновенно просты настройке для достижения желаемого эффекта. Просто включите эти великолепные модели в сигнальную цепочку и послушайте.

- U76
Студийный стандарт, идеально подходящий для широкого спектра задач. У него даже есть клавиша “ALL” в секции RATIO, эмулирующая эффект от нажатия всех клавиш Ratio на оригинале.

- Opt-2A
Модель одного из наиболее используемых оптических студийных компрессоров из 1960-х годов. Отличительный характер компрессии и релиза оригинального устройства воссозданы с особой точностью.

- EQ-1A
Классический студийный эквалайзер, который и по сегодняшний день остается востребованным. Он высоко ценится за свое музыкальное звучание благодаря ламповой схемотехнике и трансформаторной схеме эквализации, а также отличительным характером усиления и аттенюации.

- Dynamic EQ
Этот оригинальный эквалайзер в реальном времени детектирует изменение уровня сигнала в выбранных частотных полосах, и динамически изменяет коэффициент усиления для обеспечения точной компрессии, лимитирования и дэ-эссинг. Очень наглядный интерфейс обеспечивает быстроту и удобство работы.

До восьми из 46 доступных пространственных эффектов, а также до восьми инсерт эффектов можно установить одновременно в консоли QL. Набор содержит ряд высококачественных процессоров реверберации Yamaha REV-X для точной регулировки звучания. При необходимости любой из установленных эффектов может быть заменен графическим эквалайзером.

- Comp 276
Эта модель объединяет в себе несколько аналоговых компрессоров, которые были популярны в студиях звукозаписи в 1970-х. Любой, кто знаком с оригиналами, непременно узнает этот характерный панч и плотность.

- Open Deck
Уникальный эффект, моделирующий аналоговую цепь популярной профессиональной катушечной деки плюс характеристики лент, который с ней используются. Вы можете выбрать тип деки, характер звучания которой необходимо получить, или сочетать различные модели дек для записи и воспроизведения.

- Comp 260
Компрессор/лимитер смоделированный в этой модели был необыкновенно популярен в конце 70-х. Он имел цепь детектрования RMS уровня на транзисторах и усилителя, управляемые напряжением (VCA) для регулировки уровня. Звуковая палитра этой модели безошибочно узнаваема.

- EQ 601
Для мягкой аналоговой эквализации эта модель воссоздает популярную топологию из 70-х.

Блок графических эквалайзеров идеально подходит для включения в выходную или другие шины. Можно установить до восьми 31-полосных графических эквалайзеров, и любой из них может быть переключен в режим двойного 15-полосного “Flex15GEQ” эквалайзера, который способен регулировать 15 полос из 31 доступной. Имея восемь слотов, можно одновременно использовать до 16 эквалайзеров. Также через GEQ Rack возможно подключать в инсерт каналов микшер Dan Dugan Design Automatic Mixer, обеспечивая до 16 каналов автоматического микширования звука для речевых программ.

Хотите ли вы простую двухканальную запись и воспроизведения, или же многоканальный звук в полном масштабе, с консолями серии QL это просто. Можно записывать как два канала на стандартные USB флеш-накопители, так и осуществлять серьезную многоканальную запись на цифровую рабочую станцию (DAW) по сети Dante. Воспроизведение мультитрека удобно для «виртуальных саундчеков», когда исполнителей нет рядом, а USB флешка со стеретреком - для фоновой музыки и звуковых эффектов.

Стандартный USB флэш-накопитель, подключенный к USB-порту на передней панели, используется для записи стереотрека в формате mp3. Нет необходимости носить за собой дополнительное оборудование, и запись можно передать исполнителям сразу как только выступление закончится. Звуковые файлы в форматах mp3, AAC или WMA, сохраненные на флэш-накопителе с компьютера или любого другого источника, могут воспроизводиться для запуска подходящей фоновой музыки или звуковых эффектов, без необходимости в дополнительной аппаратуре.

Консоли серии QL даже многоканальную запись позволяют сделать легко и просто. Программное обеспечение Dante Virtual Soundcard позволяет напрямую осуществлять передачу многоканального аудио на компьютер c OC Windows или Mac, подключенные к Dante напрямую через станадртный сетевой Ethernet порт. С использованием на компьютере рабочей станции (DAW), например, Steinberg Nuendo Live (продается отдельно), можно одновременно записывать до 64 аудиодорожек. Помимо того, что это лучший способ выполнить профессиональную, качественную запись живого выступления, данный подход является еще и идеальным средством для виртуального саундчека.

Входы и выходы консоли, а также ряд ее функций можно расширить, для чего в имеющиеся слоты расширения Мини-YGDAI устанавливаются дополнительная карты Yamaha (или сторонних производителей). Консоли QL серии оснащены двумя Mini-YGDAI слотами, которые поддерживают платы расширения из более чем 30 моделей.

Несколько консолей QL могут быть включены каскадно через карты ввода/вывода (такие как MY16-AE) для формирования сложных систем для масштабных приложений. QL можно также каскадировать с другими консолями Yamaha, например, с серией CL.

Lake Processing стала стандартом в звуковой обработке для акустических систем при работе с живым звуком, и ее легко можно добавить в консоль QL через слот расширения для MY карт. Дополнительная карта MY8-LAKE, разработанная в рамках технического сотрудничества между Yamaha и Lab.gruppen, открывает доступ к передовым технологиям обработки звука, таким как Mesa EQ, Ideal Graphic EQ, Linear Phase EQ и ряд других, позволяющих осуществить безупречную настройку в самом разнообразном окружении, независимо от размера, акустических характеристик и типа используемых систем громкговорителей. Mesa EQ c симметричной кривой можно включать как в инсерт входных каналов, так и использовать  по назначению для звуковой обработки акустических систем. Возможностей масса. Приложение для ПК Lake Controller может централизованно управлять всеми Lake устройствами в составе системы, к тому же, совместимость с программами для измерения параметров звука Smaart позволяет эффективно провести настройку акустических систем.

При помощи приложения QL StageMix для iPad можно микшировать звук прямо в зале на месте слушателя или на сцене вместе исполнителями, например, рядом с напольными мониторами. На левой стороне консоли QL5 даже предусмотрена подставка для iPad, фирменно интегрируя планшет в интерфейс консоли. Редактор QL Editor для компьютеров c OC Windows и Mac позволяет осуществлять настройку параметров консоли как в режиме реального времени, так и в
