KLOTZ VD104SY (V10/48) HD-SDI коаксіальний відеокабель 1,0/4,8 AF 75 Ом PVC зелений

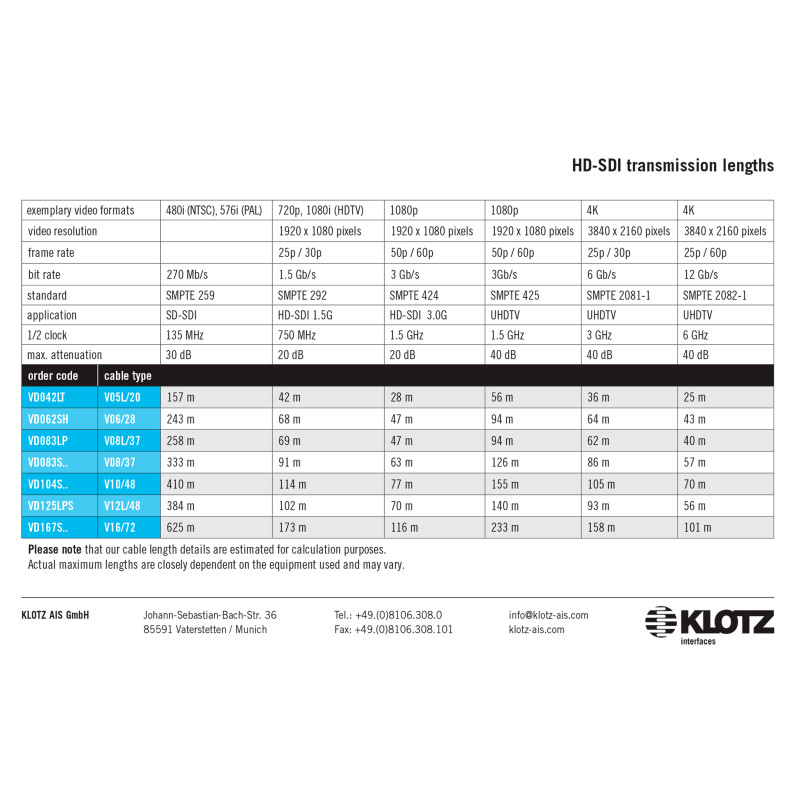

HD-SDI коаксіальний кабель 75 Ом для відео (V10/48), подвійне екранування (100% фольга + 95% оплетка), не підходить для мобільного використання HD-SDI.SD-SDI - 480i (NTSC), 576i (PAL) 410 m, HD-SDI 1.5G - 720p, 1080i (HDTV) 114 m, HD-SDI 3.0G - 1080p 77 m, UHDTV - 1080p 155 m, UHDTV - 4K 105 m, UHDTV - 4K 70 m.Сумісні роз'єми: Neutrik NBNC75BUU11X, NBNC75BUU11X.Внутрішній провідник: суцільний голий мідний дріт, Ø 1,0 мм, ізоляція: Foam-Skin PE, gas injected Ø 4,8 мм, екранування: AL/PET/AL двошарова фольга + лужена мідна оплетка (95% покриття), загальний діаметр: 6,9 мм.Затухання [дБ / 100м]:1 МГц: 0,85 МГц: 1,610 МГц: 2.1100 МГц: 6,2135 МГц: 7,3200 МГц: 8,9500 МГц: 14,4750 МГц: 17,51000 МГц: 20,91500 МГц: 25,73000 МГц: 37,96000 МГц: 57,3

KLOTZ VD104SY (V10/48) HD-SDI коаксіальний відеокабель 1,0/4,8 AF 75 Ом PVC зелений

Загальний опис

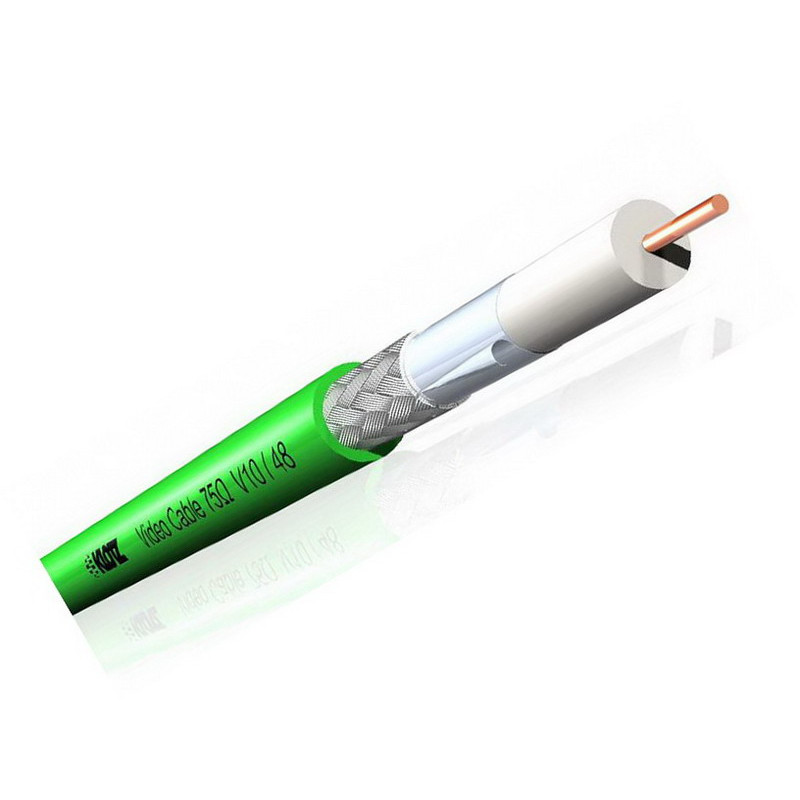

KLOTZ VD104SY (V10/48) — стандартний професійний HD-SDI/UHD‑SDI коаксіальний кабель 75 Ом для аналогових і цифрових відеосигналів (SDI, HD-SDI, 3G‑SDI, до 6G/12G), розрахований на магістральні лінії усередині приміщень телестудій, апаратних та інсталяційних систем. Група 1,0/4,8 AF поєднує суцільний мідний провідник діаметром 1,0 мм, спінений PE‑діелектрик 4,8 мм та подвійне екранування (100% AL‑фольга + приблизно 90–95% мідної оплетки), що забезпечує точний хвильовий опір 75 Ом ±1%, ємність близько 60 пФ/м і високий рівень екранування для стабільної передачі HD/UHD‑сигналів.[realmusic]​

Зовнішня оболонка з PVC класу Eca (EN 50575) забезпечує достатню вогнестійкість для стандартних внутрішніх інсталяцій, при цьому кабель залишається достатньо гнучким для прокладання в лотках, коробаx та стійках. Діаметр близько 6,9 мм робить VD104SY зручним для використання з професійними BNC‑роз’ємами UHD‑серій, а мінімальний радіус вигину 30 мм дозволяє компактно виконувати повороти без пошкодження діелектрика. У підсумку це оптимальний «робочий» HD‑SDI/UHD‑кабель для стаціонарних магістралей, де потрібні низьке затухання, висока завадозахищеність і надійність, але не вимагається посилена механічна стійкість PUR‑кабелів для мобільного застосування.[shop.ewsound]​

Технічні характеристики

• Тип кабелю: HD-SDI/UHD‑SDI цифровий/аналоговий коаксіальний відеокабель, 75 Ом[showtime]​

• Серія/група: V10/48, 1,0/4,8 AF (інсталяційний)[1-tech.com]​

• Внутрішній провідник: суцільний мідний дріт 1 × 1,0 мм (solid bare copper)[shop.ewsound]​

• Діелектрик: спінений PE (Foam/Foam‑Skin), Ø 4,8 мм[shop.ewsound]​

• Екранування:

  • 100% AL/PET/AL фольга (перший екран)

  • мідна оплетка з покриттям приблизно 90–95% (другий екран)[soundsmith.com]​

• Зовнішня оболонка: PVC, зелена, клас CPR Eca[realmusic]​

• Зовнішній діаметр: близько 6,9 мм[1-tech.com]​

• Хвильовий опір: 75 Ом[showtime]​

• Ємність провідник/екран: 60 пФ/м[realmusic]​

• Швидкість поширення: 66% швидкості світла[realmusic]​

• Опір постійному струму (провідник): 78 Ω/км[realmusic]​

• Опір постійному струму (екран): 19 Ω/км[realmusic]​

• Мінімальний радіус вигину: 30 мм[realmusic]​

• Робочий температурний діапазон: від −20 °C до +70 °C[realmusic]​

• Подвійне екранування: так, 100% фольга + 90–95% оплетення (high screen)[soundsmith.com]​

• Призначення: магістральні лінії SDI/HD‑SDI/3G‑SDI/UHD усередині приміщень студій, ТВ‑центрів, конференц‑залів та систем відеоспостереження[showtime]​

Коротко про бренд KLOTZ

KLOTZ AIS — провідний німецький виробник професійних кабелів для аудіо, відео й інсталяцій, чия лінійка SDI/UHD‑кабелів (V06/37, V08/37, V10/48, V10/66 тощо) широко використовується в європейських телестудіях, OB‑вагонах та інтеграційних проєктах завдяки точним параметрам, довговічності та сумісності з провідними виробниками роз’ємів.[4club.com]​

Цей товар доступний для покупки та доставки по всій Україні.
