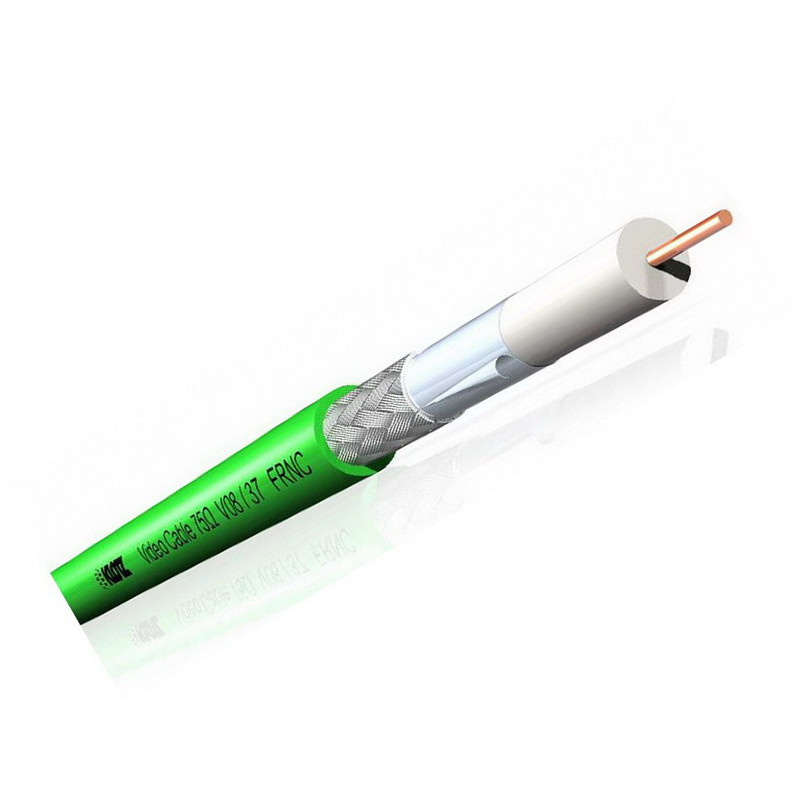

KLOTZ VD083SY (V08/37) HD-SDI коаксіальний відеокабель 0,8/3,7 AF 75 Ом подвійний екран PVC зелений

HD-SDI коаксіальний кабель 75 Ом для відео (V08/37S), подвійне екранування (100% фольга + 95% оплетка), не підходить для мобільного використання HD-SDI.SD-SDI - 480i (NTSC), 576i (PAL) 333 m, HD-SDI 1.5G - 720p, 1080i (HDTV) 91 m, HD-SDI 3.0G - 1080p 63 m, UHDTV - 1080p 126 m, UHDTV - 4K 86 m, UHDTV - 4K 57 m.Сумісні роз'єми: Neutrik NBNC75BLP9X, NBNC75BLP9.Внутрішній провідник: суцільний голий мідний дріт, Ø 0,80 мм, ізоляція: Foam-Skin PE, gas injected Ø 3,7 мм, екранування: AL/PET/AL двошарова фольга + лужена мідна оплетка (95% покриття), зовнішня оболонка: ПВХ, загальний діаметр: 6,0 мм.Затухання [дБ / 100м]: 1 МГц: 0,9; 5 МГц: 2.1; 10 МГц: 3,0; 100 МГц: 8,4; 135 МГц: 9,0; 200 МГц: 11,6; 500 МГц: 18,7; 750 МГц: 21,8; 1000 МГц: 27,1; 1500 МГц: 31,6; 3000 МГц: 46,5; 6000 МГц: 70,1.

KLOTZ VD083SY (V08/37) HD-SDI коаксіальний відеокабель 0,8/3,7 AF 75 Ом подвійний екран PVC зелений

Загальний опис

KLOTZ VD083SY (V08/37) — стандартний професійний HD-SDI коаксіальний кабель 75 Ом для передачі аналогових та цифрових відеосигналів (SD-SDI, HD-SDI 1.5G/3G, 4K/UHD) на середні та великі відстані в інсталяційних системах. Конструкція 0,8/3,7AF поєднує суцільний мідний провідник 0,80 мм, фізично спінений PE‑діелектрик діаметром 3,7 мм і подвійне екранування (AL/PET/AL фольга + щільна мідна оплетка), що забезпечує точний хвильовий опір 75 Ом ±1% та високу завадостійкість. Завдяки зовнішній оболонці з PVC/FRNC кабель оптимальний для стаціонарної прокладки усередині приміщень студій, апаратних, відеоцентрів, де потрібна стабільна, довготривала робота на фіксованих лініях.[audioshop.com]​

Подвійний екран (100% фольга + приблизно 95% мідної оплетки) забезпечує екранування понад 90 дБ, що ефективно захищає HD‑відеосигнали від електромагнітних перешкод та перехресних наведень у щільно змонтованих кабельних трасах. Типові дистанції за SMPTE: до 333–340 м для SD‑SDI (270 Mbit/s), близько 90–91 м для HD‑SDI 1.5G, приблизно 59–63 м для 3G‑SDI, а також дистанції для UHD/4K у діапазоні 57–126 м залежно від формату, що дозволяє використовувати VD083SY як універсальну магістраль у сучасних HD/UHD‑комплексах. Зелене PVC‑покриття з загальним діаметром близько 6,0–6,1 мм робить кабель сумісним з професійними BNC‑роз’ємами (Neutrik NBNC75BLP9/BLP9X) та зручним у маркуванні різних відеоліній.[shop.ewsound]​

Технічні характеристики

• Тип кабелю: HD-SDI/UHD-SDI коаксіальний відеокабель, 75 Ом, інсталяційний[shop.tvservice.od]​

• Серія/група: V08/37 (0,8/3,7 AF, double shield)[audioshop.com]​

• Внутрішній провідник: суцільний мідний дріт, Ø 0,80 мм (solid bare copper)[shop.ewsound]​

• Діелектрик: Foam‑Skin PE, gas injected, Ø 3,7 мм[shop.tvservice.od]​

• Екранування: AL/PET/AL двошарова фольга + луджена мідна оплетка, близько 95% покриття; загальне екранування > 90 дБ[diffuzor.com]​

• Зовнішня оболонка: PVC або FRNC (залежно від версії дилера), колір зелений[audioshop.com]​

• Загальний діаметр: 6,0–6,1 мм[1-tech.com]​

• Хвильовий опір: 75 Ω ±1%[shop.ewsound]​

• Ємність провідник/екран: приблизно 55 пФ/м[shop.ewsound]​

• Швидкість поширення: близько 81% швидкості світла[shop.ewsound]​

• Опір постійному струму (провідник): ~35 Ω/км[shop.ewsound]​

• Опір постійному струму (екран): ~8 Ω/км[shop.ewsound]​

• Робочий температурний діапазон: −20 °C до +70 °C (PVC/FRNC варіанти); деякі FRNC‑версії до −30 °C[injazz]​

• Мінімальний радіус вигину: 35 мм[shop.tvservice.od]​

• Типові дистанції (SMPTE, орієнтовно): SD‑SDI 270 Mbit/s до ~333–340 м; HD‑SDI 1.5G до ~90–91 м; HD‑SDI 3G до ~59–63 м; UHD/4K формати до ~57–126 м[diffuzor.com]​

• Сумісні роз’єми: Neutrik NBNC75BLP9, NBNC75BLP9X та інші BNC 75 Ом UHD‑серій[shop.tvservice.od]​

Коротко про бренд KLOTZ

KLOTZ AIS — німецький виробник професійних кабелів для аудіо, відео, освітлення та інсталяцій, що постачає широкий асортимент коаксіальних рішень для SDI/HDTV/UHD, включно з серіями V08/37, V06/37, V10/66. Моделі типу VD083SY використовуються у європейських телестудіях і системних інсталяціях як стандарт для HD‑SDI магістралей на середні відстані.[m-s-v]​
