KLOTZ VD083LP (V08/37) HD-SDI коаксіальний відеокабель 0,8/3,7DZ 75 Ом PUR чорний

HD-SDI коаксіальний кабель 75 Ом для відео (V08/37), подвійне щільне екранування, міцна оболонка з поліуретану, підходить для мобільного використання HD-SDI.SD-SDI - 480i (NTSC), 576i (PAL) 258 m, HD-SDI 1.5G - 720p, 1080i (HDTV) 69 m, HD-SDI 3.0G - 1080p 47 m, UHDTV - 1080p 94 m, UHDTV - 4K 62 m, UHDTV - 4K 40 m, Сумісні роз'єми: Neutrik NBNC75BJP9X, NBNC75BJP9.Внутрішній провідник: багатожильний мідний провід, 19 х 0,16 мм, ізоляція: Foam PE, gas injected Ø 3,7 мм, екранування: подвійна плетена лужена мідна оплетка (>95% покриття), зовнішня оболонка: поліуретан, загальний діаметр: 6,1 мм.Затухання [дБ / 100м]: 1 МГц: 0,9; 5 МГц: 2,0; 10 МГц: 2,8; 71,5 МГц: 8,4; 88,5 МГц: 9,4; 100 МГц: 10,0; 135 МГц: 11,7; 180 МГц: 13,3; 270 МГц: 16,5; 360 МГц: 19,3; 540 МГц: 23,7; 750 МГц: 28,3; 1000 МГц: 33,2; 1500 МГц: 40,9; 3000 МГц: 62,8; 6000 МГц: 99,8.

KLOTZ VD083LP (V08/37) HD-SDI коаксіальний відеокабель 0,8/3,7DZ 75 Ом PUR чорний

Загальний опис

KLOTZ VD083LP (V08/37) — це професійний гнучкий HD-SDI коаксіальний кабель 75 Ом, розроблений для передачі цифрових (SD-SDI, HD-SDI, 3G-SDI, 6G/12G UHD) та аналогових відеосигналів у мобільних та стаціонарних системах broadcast і pro AV. Конструкція 0,8/3,7DZ з багатодротяним мідним провідником 0,8 мм та фізично спіненим діелектриком PE забезпечує низьку ємність (близько 54–55 пФ/м) і точний хвильовий опір 75 Ом ±1%, що критично для мінімізації відбиттів та збереження якості HD/UHD‑сигналів.[ror]​

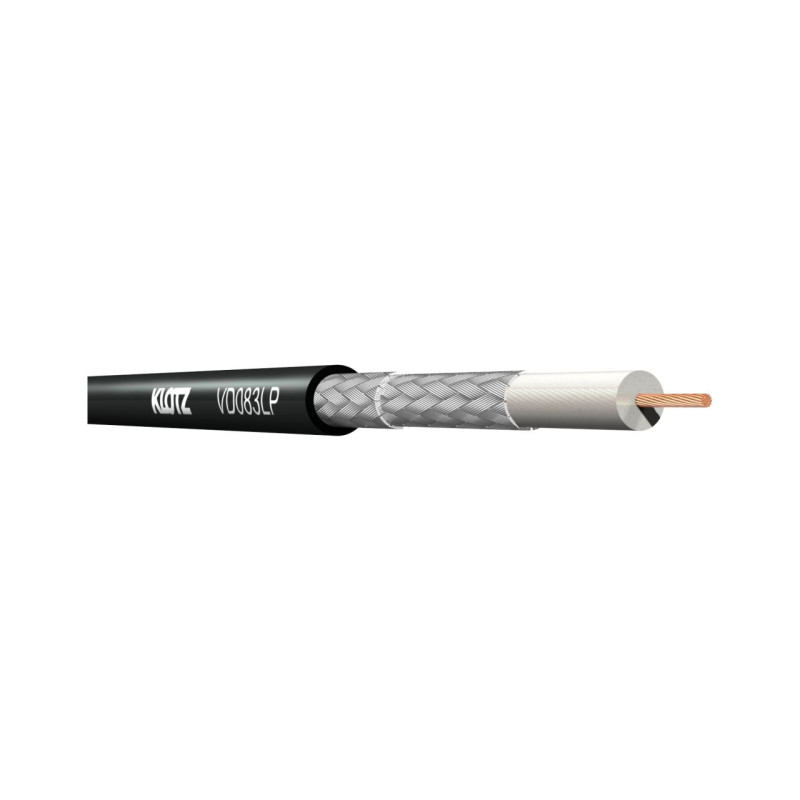

Подвійне щільне екранування (дві плетені оплетки з лудженої міді з покриттям понад 95%) забезпечує дуже високий рівень екранування (>90 дБ), надійно захищаючи сигнал від електромагнітних і радіочастотних перешкод, навіть у насичених кабелями та освітлювальним обладнанням середовищах. Зовнішня оболонка з міцного поліуретану PUR робить кабель надзвичайно гнучким, стійким до стирання, УФ-випромінювання, масел і частих циклів згортання/розгортання, завдяки чому VD083LP особливо підходить для роботи на котушках, в OB‑вагонах, на виїзних зйомках та прокаті.[shop.ewsound]​

Кабель відповідає вимогам SMPTE щодо передавання 1,5 Gbit/s та 3 Gbit/s HD-SDI на суттєві відстані: типово до 70 м для 1,5G і до 50 м для 3G, а також дозволяє UHD‑та 4K‑сигнали (6G/12G) на 40–62 м залежно від стандарту. Це робить VD083LP універсальним рішенням для підключення камер, матриць, рекордерів, моніторів та патч-панелей у сучасних HD/UHD‑комплексах, включно з передачею MADI‑аудіо по коаксіальному тракту.[shop.tvservice.od]​

Технічні характеристики

• Тип кабелю: HD-SDI/UHD-SDI коаксіальний відеокабель, цифровий/аналоговий, 75 Ом[upsound.com]​

• Серія/група: V08/37, 0,8/3,7DZ (подвійний щільний екран)[ror]​

• Внутрішній провідник: багатодротяний мідний провід, 19 × 0,16 мм (екв. Ø 0,8 мм)[audioshop.com]​

• Матеріал провідника: чиста мідь (bare copper)[audioshop.com]​

• Діелектрик: Foam/Foam-Skin PE, газонаповнений, Ø 3,7 мм[shop.ewsound]​

• Екранування: подвійна плетена оплетка з лудженої міді, >95% покриття, screening attenuation >90 дБ[ror]​

• Зовнішня оболонка: поліуретан (PUR), дуже міцна та гнучка[licht-produktiv]​

• Загальний діаметр: приблизно 6,0–6,1 мм[shop.tvservice.od]​

• Хвильовий опір: 75 Ом ±1% (characteristic impedance)[shop.ewsound]​

• Ємність провідник/екран: 54–55 пФ/м[audioshop.com]​

• Швидкість поширення: близько 81% швидкості світла[ror]​

• Опір DC (провідник): ~35 Ω/км[shop.ewsound]​

• Опір DC (екран): ~7,6–8 Ω/км[audioshop.com]​

• Робочий температурний діапазон: від −40 °C до +80 °C (PUR версія), −20 °C до +70 °C (FRNC/PVC згідно з деякими дилерами)[ror]​

• Мінімальний радіус вигину: 40 мм (інсталяція) / 60 мм (експлуатація), або ~34–35 мм у FRNC‑варіантах[shop.ewsound]​

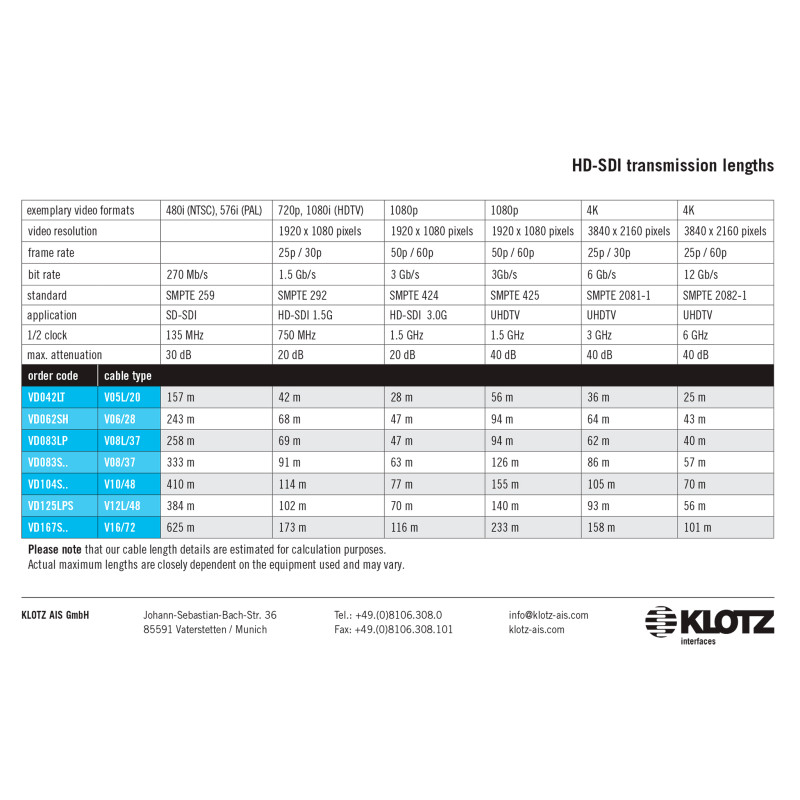

• Типові дистанції передавання (орієнтовно, SMPTE):

  • SD-SDI (270 Mbit/s): до 258–340 м[diffuzor.com]​

  • HD-SDI 1,5G (720p/1080i): до 69–70 м[4club.com]​

  • HD-SDI 3G (1080p): до 47–50 м[dommuzyki]​

  • UHDTV 6G/12G (4K): ~40–62 м залежно від стандарту[m-s-v]​

• Сумісні роз’єми: Neutrik NBNC75BJP9X, NBNC75BJP9 та інші BNC UHD‑серій[dommuzyki]​

Коротко про бренд KLOTZ

KLOTZ AIS — німецький виробник професійних аудіо‑ та відеокабелів, який понад 40 років постачає рішення для телерадіомовлення, студій, live‑сцен та інсталяцій, включаючи спеціалізовані HD‑SDI та UHD‑коаксіальні кабелі серій V08/37, V06/37, V10/66. Кабелі на кшталт VD083LP активно використовуються у broadcast‑індустрії Європи для надійної передачі HD/UHD‑контенту в мобільних та стаціонарних системах.[elimex]​
