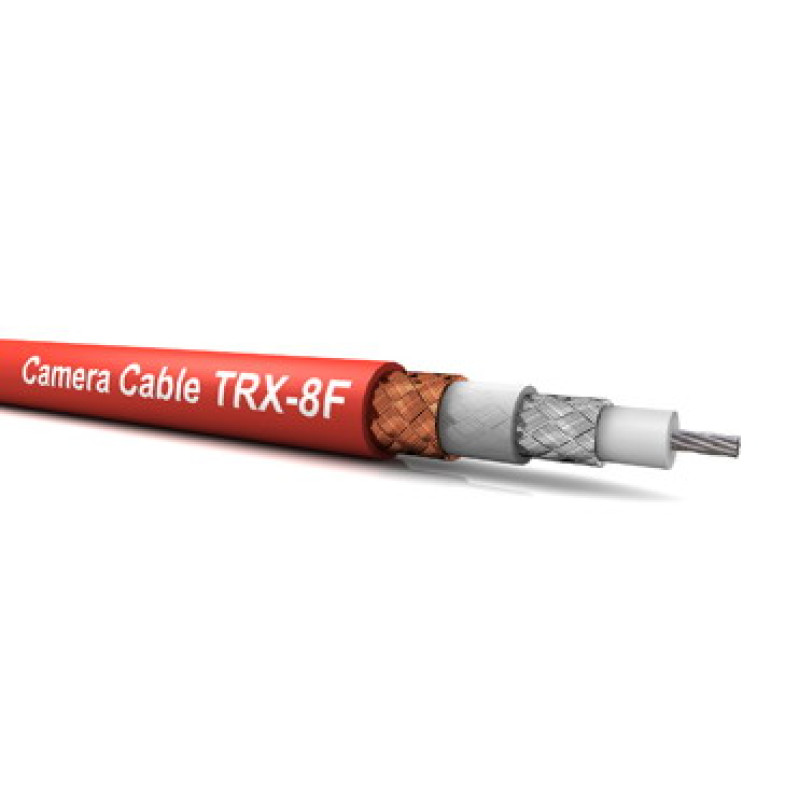

KLOTZ TRIA08LP Триаксіальний UHD/4K кабель для телекамер, надгнучкий

Триаксіальний гнучкий кабель для відеокамер; (багатожильний посріблений провідник 7 x 0,36), ізоляція: спінений PE, Ø 4,5 мм, PUR, подвійний екран - мідна оплетка + посріблена мідна оплетка, зовнішній діаметр 8,4 мм, колір червоний.Затухання [дБ / 100м]: 1 МГц: 0,8; 5 МГц: 1,8; 10 МГц: 2,6; 20 МГц: 3,7; 50 МГц: 6,9; 100 МГц: 8,8.

KLOTZ TRIA08LP Триаксіальний UHD/4K кабель для телекамер, надгнучкий

Загальний опис

KLOTZ TRIA08LP (TRIAX 08 LP) — це професійний триаксіальний кабель діаметром 8,4 мм, розроблений спеціально для підключення студійних і системних відеокамер до камерних блоків у телерадіомовленні, включно з UHD та 4K‑системами. Такий тип кабелю одночасно передає відеосигнал, сигнали керування, живлення та допоміжні дані між камерою й камерним каналом, тому критично потребує стабільного хвильового опору, низького затухання та високого рівня екранування. TRIA08LP належить до серії TRIAX8 KLOTZ і сумісний із широким спектром професійних конекторів Fischer та інших системних роз’ємів, що застосовуються в мовленні.[4club.com]​

Центральний провідник виконаний у вигляді гнучкої багатодротяної посрібленої мідної жили, що забезпечує якісну передачу високочастотного відеосигналу та знижує втрати на великих довжинах. Навколишній осердь діелектрик із комірчастого (спіненого) поліетилену поєднує низьку діелектричну проникність із механічною стабільністю, що дозволяє зберегти постійний хвильовий опір 75 Ом по всій довжині трасування. Далі йдуть два коаксіальні екрани: внутрішній плетений екран із посрібленої міді з покриттям понад 90% та зовнішній мідний плетений екран із покриттям понад 85%, які разом формують високоефективний триаксіальний захист від перешкод.[1-cable]​

Зовнішня оболонка TRIA08LP виготовлена з особливо міцного, надгнучкого поліуретану PUR a‑Flex, стійкого до стирання, ультрафіолету, масел і повторних перегинів, тому кабель ідеально підходить для мобільних телевізійних комплектів, OB‑вантажівок та польових зйомок. Червоне забарвлення оболонки покращує видимість кабелю на майданчику, що підвищує безпеку й зручність роботи на великих знімальних полях. Високий рівень екранування понад 75 дБ у діапазоні 30 МГц – 1 ГГц та низьке затухання (близько 0,8 дБ на 100 м на 1 МГц) дають змогу використовувати TRIA08LP у відповідальних ділянках телевізійної інфраструктури, де неприпустимі втрати якості зображення.[4club.com]​

Технічні характеристики

• Тип кабелю: триаксіальний високочастотний кабель для телекамер (UHD / 4K camera cable)[elimex]​

• Основне призначення: підключення відеокамер до камерних каналів/CCU, передача відео, керування й живлення в ТВ‑мовленні[pa-pro]​

• Хвильовий опір: 75 Ом ± 2%[1-cable]​

• Зовнішній діаметр: 8,4 мм[1-tech.com]​

• Центральний провідник: посрібрена мідь, 7 × 0,36 мм (багатодротяний)[1-tech.com]​

• Діаметр центрального провідника: приблизно 1,0 мм[1-cable]​

• Діелектрик (внутрішній): комірчастий (спінений) поліетилен, діаметр близько 4,5 мм[1-cable]​

• Перший коаксіальний екран: плетений екран із посрібленої міді, покриття понад 90%[1-cable]​

• Другий коаксіальний діелектрик: поліетилен, діаметр близько 6,6 мм[1-cable]​

• Другий коаксіальний екран: плетений екран із голої міді, покриття понад 85%[1-cable]​

• Матеріал зовнішньої оболонки: поліуретан PUR a‑Flex підвищеної міцності[1-tech.com]​

• Колір оболонки: червоний[1-tech.com]​

• Маса: приблизно 95–105 г/м[elimex]​

• Температурний діапазон експлуатації: приблизно від −40 °C до +70 °C[1-cable]​

• Робоча напруга: до 500 В[1-cable]​

• Рівень екранування: > 75 дБ у діапазоні 30 МГц – 1 ГГц[1-cable]​

• Ємність (центр – перший коаксіальний екран): приблизно 54 пФ/м[1-cable]​

• Опір по постійному струму (центральний провідник): < 26 Ом/км[1-cable]​

• Типова область застосування: мобільні та студійні телевізійні системи, OB‑вагони, стадіони, великі знімальні майданчики[pa-pro]​

Коротко про бренд KLOTZ

KLOTZ AIS — німецький виробник професійних кабельних рішень для музичної індустрії, інсталяцій, broadcast і кіно/ТВ, що пропонує понад сотні варіантів спеціалізованих відео- та триаксіальних кабелів для сучасних HD, UHD і 4K систем. Компанія відома високою якістю матеріалів, точним дотриманням електричних параметрів та довговічністю продукції, завдяки чому її кабелі використовуються провідними мовниками та продакшнами по всьому світу.[klotz-ais]​
