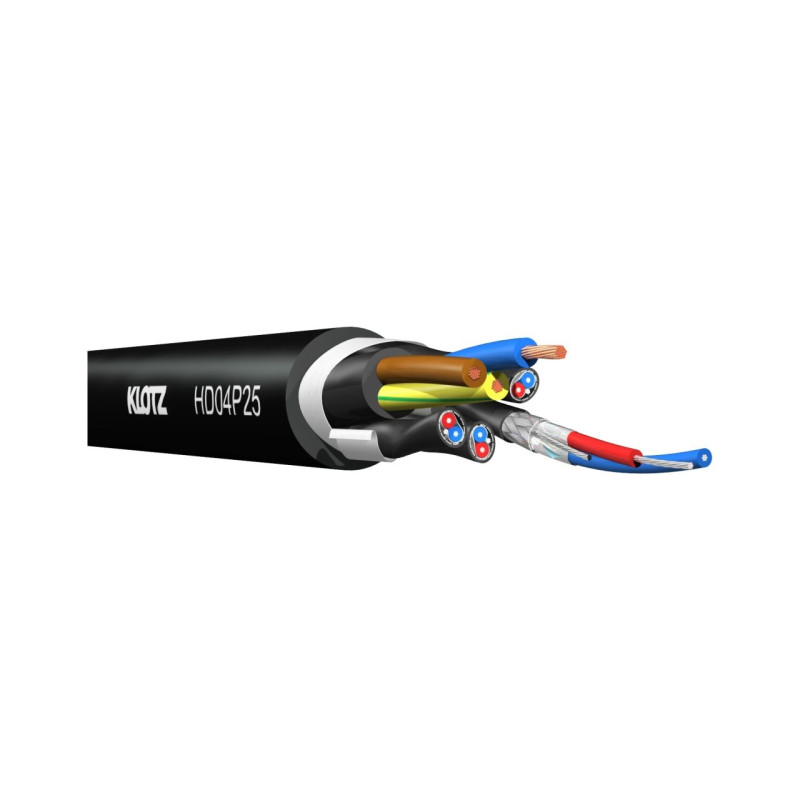

KLOTZ HD04P25 Гібридний цифровий кабель 4×DMX/AES/аудіо + силовий 3×2.5 мм²

Гібридний цифровий кабель (DMX, цифрове аудіо, аналогове аудіо): 4 сигнальних кабелі (3 x 2 x 0.22 мм) + силовий (3 х 2,5 мм), зовнішній діаметр 19.5 мм, чорний. Кабель складається з чотирьох ліній цифрового сигналу з хвильовим опором 110 Ом і кабелю живлення. Використовується для підключення світлових консолей і спліт-боксів на сцені. Крім кількох сигналів DMX, лінії даних також можуть використовуватися для передачі цифрових аудіосигналів. Кабель живлення використовується для подачі живлення на консолі. Кожна з чотирьох сигнальних ліній має подвійне екранування і власну оболонку з ПВХ.

KLOTZ HD04P25 Гібридний цифровий кабель 4×DMX/AES/аудіо + силовий 3×2.5 мм²

Загальний опис

KLOTZ HD04P25 — це професійний гібридний кабель для одночасної передачі кількох цифрових/аналогових аудіо- або DMX‑сигналів та живлення в одному зовнішньому кожусі. Конструкція передбачає чотири окремі сигнальні лінії з хвильовим опором 110 Ом (DMX512, AES/EBU, лінійний балансний аудіо) та потужний силовий кабель 3×2.5 мм² для живлення консолей, спліт-боксів чи інших керуючих пристроїв.realmusic+6​

Такий формат дозволяє значно скоротити кількість окремих трас на сцені чи в інсталяції: до світлових консольних позицій, спліттерів або центральних реків можна прокласти один HD04P25 замість кількох DMX‑ліній і окремого силового кабелю. Це зменшує час монтажу, спрощує логістику, знижує ризик плутанини кабелів і підвищує загальну надійність системи, особливо у турингових та прокатних умовах.prodj+7​

Кожна з чотирьох сигнальних пар має подвійний екран (фольга + плетіння) і власну ПВХ‑оболонку, що забезпечує ефективне пригнічення перешкод, стабільний імпеданс 110 Ом і мінімальний перехресний вплив між лініями навіть на великих довжинах. Зовнішня оболонка діаметром близько 19.5 мм виконана з міцного PVC, придатного для частого змотування/розмотування, укладання в кейси, кабельні жолоби й підвісні траси.proshow+5​

Технічні характеристики

• Тип кабелю: гібридний цифровий/силовий (DMX, AES/EBU, аналогове аудіо + живлення).musicalka+4​

• Сигнальні лінії:

  • 4 окремі цифрові/аудіо траси;

  • структура кожної: симетрична пара 2×0.22 мм² (7×0.20 мм).audioshop+3​

• Хвильовий опір сигнальних пар: 110 Ом (DMX512, AES/EBU).4club+4​

• Екранування сигнальних пар: подвійний екран (алюмінієва фольга + мідне плетіння, покриття близько 85%).diffuzor+3​

• Силовий елемент: 3×2.5 мм² (L, N, PE) для живлення консолей/контролерів.realmusic+4​

• Наявність несучого корду: так, інтегрований несучий шнур для розвантаження натягу.muzikant+3​

• Зовнішній діаметр кабелю: приблизно 19.2–19.5 мм.4club+3​

• Ізоляція внутрішніх жил: PVC.audioshop+2​

• Зовнішня оболонка: міцний PVC, чорний колір.musicalka+3​

• Рекомендоване застосування:

  • підключення світлових консолей і спліт-боксів (DMX + живлення);

  • цифрові/аналогові аудіолінії до FOH-реку, матричних процесорів;

  • стаціонарні й мобільні сцени, театри, клуби, прокатні компанії.evomusic+4​

Бренд KLOTZ

KLOTZ AIS — німецький виробник професійних кабелів для аудіо, відео, світла та мережі з багаторічним досвідом роботи у турингових і інсталяційних проєктах по всьому світу. Гібридні рішення, такі як HD04P25, демонструють фокус бренду на практичності, оптимізації комутації та довговічності в реальних умовах експлуатації.muztorg+2​

Цей товар доступний для покупки та доставки по всій Україні.
