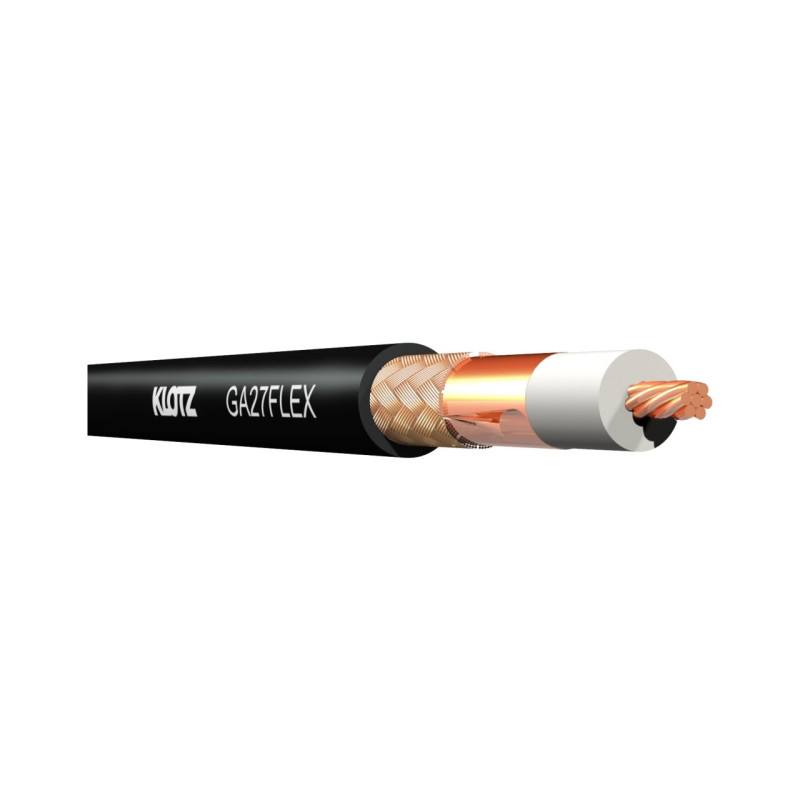

KLOTZ GA27FLEX Високочастотний гнучкий антений коаксіальний кабель 50 Ом

Коаксіальний кабель 50 Ом, для антенних сигналів у бездротових мікрофонних системах. Гнучкий завдяки багатожильному внутрішньому провіднику, спінений діелектрик, подвійне екранування. Внутрішній провідник: багатожильний з лудженої міді, 7 х 0,91 мм (AWG 10/7), ізоляція: Foam-Skin PE, gas injected Ø 7,2 мм, екранування: Cu PET-фольга та гола мідна оплетка (покриття 82%), загальний діаметр: 10,3 мм. Клас CPR Eca згідно до EN50575.Затухання [дБ/100м]: 10 МГц: 1,8; 100 МГц: 4,8; 500 МГц: 11,0; 1000 МГц: 16,1; 2000 МГц: 24,2; 3000 МГц: 31,2.

KLOTZ GA27FLEX Високочастотний гнучкий антений коаксіальний кабель 50 Ом

Загальний опис

KLOTZ GA27FLEX — це преміальний високочастотний коаксіальний кабель 50 Ом, спеціально розроблений для антенної розводки у бездротових мікрофонних системах, RF-трактах, системах розподілу радіосигналу та інших застосуваннях, де потрібні мінімальні втрати та висока екранування. Завдяки великому діаметру внутрішнього провідника (2,7 мм) та фізично спіненому діелектрику GA27FLEX забезпечує дуже низьке загасання навіть на довгих дистанціях, тому ідеально підходить для з’єднання антен із приймачами/дистриб’юторами у сценічних, студійних та інсталяційних системах.1-tech+3​

Кабель має подвійну систему екранування — комбінація CU PET-фольги (ламінату) та щільного мідного плетеного екрана з коефіцієнтом покриття близько 82%, що забезпечує високий рівень захисту від зовнішніх електромагнітних полів та перехресних наведень у щільно заповнених рекових системах. Конструкція із багатодротовим внутрішнім провідником (7 × 0,91 мм) робить GA27FLEX істотно більш гнучким у порівнянні з класичними жорсткими RF-кабелями з суцільною жилою, що важливо для мобільних сценічних застосувань та тісних монтажних умов.1-cable+2​

Зовнішній діаметр 10,3 мм та міцна ПВХ-оболонка забезпечують високу механічну стійкість до роздавлювання, вигинів і стирання, зберігаючи при цьому достатню гнучкість для укладання у кабельні лотки, по фермах або вздовж сценічних конструкцій. У готових рішеннях на базі GA27FLEX Klotz часто використовує високоякісні BNC-конектори (наприклад, Telegärtner), формуючи повноцінні антенно‑фідерні кабелі для сцен і великих майданчиків.ltb+5​

Технічні характеристики

• Тип кабелю: високочастотний коаксіальний кабель для антенних/RF-застосувань.1-tech+2​

• Хвильовий опір: 50 Ом.diffuzor+2​

• Зовнішній діаметр: 10,3 мм.ltb+2​

• Внутрішній провідник:

  • конструкція: багатодротова мідь, 7 × 0,91 мм (AWG 10/7);

  • еквівалентний діаметр ≈ 2,73 мм.diffuzor+2​

• Матеріал провідника: мідь (bare copper).1-cable+1​

• Ізоляція (діелектрик): фізично спінений PE (foam-skin PE), діаметр діелектрика ≈ 7,2 мм.diffuzor+2​

• Екран:

  • внутрішній: CU PET-фольга / ламінат;

  • зовнішній: мідне плетення, покриття приблизно 82%.1-cable+1​

• Зовнішня оболонка: ПВХ (PVC), еластична, захисна.1-tech+2​

• Призначення:

  • антени бездротових мікрофонних систем (UHF/VHF);

  • RF‑з’єднання в студіях, ПТС, інсталяціях;

  • довгі лінії від антенних підсилювачів/спліттерів до приймачів.bax-shop+2​

• Особливості:

  • дуже низькі втрати на високих частотах;

  • подвійне екранування (фольга + плетений екран);

  • підвищена гнучкість для кабелю такого діаметра.ltb+2​

Бренд KLOTZ

KLOTZ AIS — німецький виробник професійних кабелів для аудіо, відео, світла та мережі, який з 1979 року спеціалізується на високоякісних рішеннях для сцени, студій і інсталяцій. Бренд відомий надійністю, стабільними характеристиками та широким асортиментом кабелів, від інструментальних до спеціалізованих RF‑рішень на кшталт GA27FLEX.luxpro+2​

Цей товар доступний для покупки та доставки по всій Україні.
