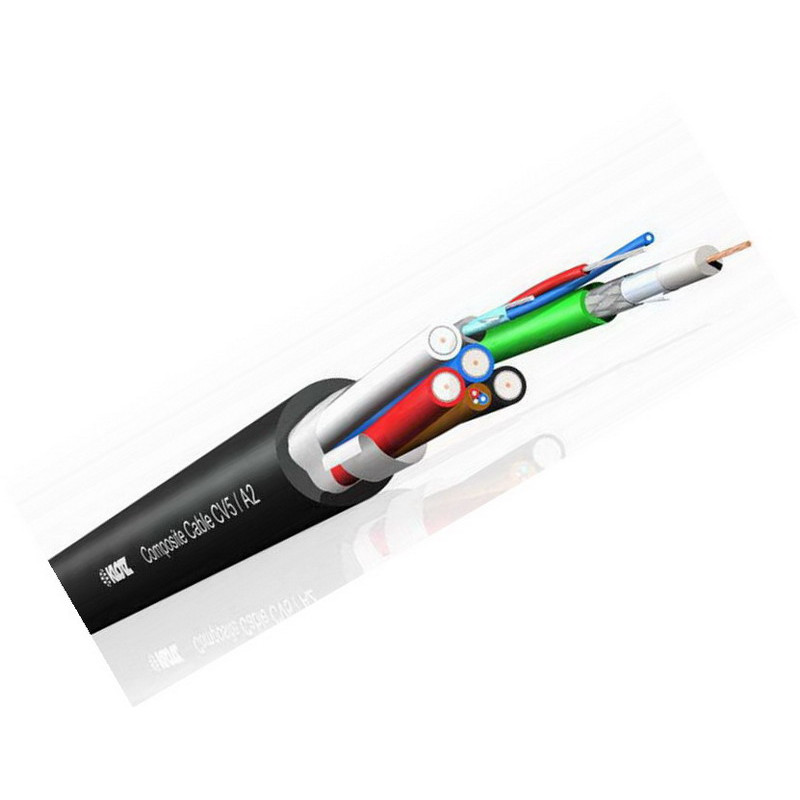

KLOTZ CV5/A2 Комбінований коаксіальний аудіо/відео кабель

Коаксіальний кабель комбінований 75 Ом (HD-SDI, YC, RGBHV, композитний), 5 x V06L28 (кручений багатожильний гнучкий провід) + 2 х P01 (мікрофонний кабель балансний однопарний 2 x 0.22 мм.), PVC, не підходить для мобільного використання HD-SDI, чорний. Сумісні роз'єми: Neutrik NBNC75BFG7X, NBNC75BFG7.Характеристика V06L28: суцільній голий мідний дріт, Ø 0,60 мм, ізоляція: Foam-Skin PE, gas injected Ø 4,8 мм, екранування: AL / PET / AL двошарова фольга + лужена мідна оплетка (95% покриття), Загальний діаметр : 4,5 мм.Загасання [дБ / 100м]: 1 МГц: 0,8; 5 МГц: 1,6; 10 МГц: 2,1; 100 МГц: 6,2; 200 МГц: 8,9; 500 МГц: 14,6; 800 МГц: 18,5; 1000 МГц: 20,9; 1500 МГц: 26,0

KLOTZ CV5/A2 Комбінований коаксіальний аудіо/відео кабель

Загальний опис

KLOTZ CV5/A2 — це професійний комбінований аудіо/відео кабель, розроблений для систем відеоспостереження, інсталяцій телемовлення, CCTV, мультимедійних та презентаційних комплексів, де необхідно одночасно передавати кілька відеосигналів або відео разом із аудіо та/або живленням по одному магістральному тракту. Конструкція кабелю поєднує п’ять окремих 75-омних коаксіальних відеокабелів і два додаткові аудіо/керуючі провідники, що значно спрощує прокладання, маркування та обслуговування ліній на великих об’єктах.proshow+4​

П’ять відеоканалів дають змогу передавати сигнали SDI, HDTV, S-Video (Y/C), RGBHV (включно з лініями синхронізації), а також стандартний композитний відеосигнал, тому кабель підходить як для сучасних цифрових, так і для низки аналогових форматів відео. Додаткові два провідники використовуються для аудіо, живлення камер або керуючих сигналів, що робить CV5/A2 універсальним рішенням для камер відеоспостереження, відеостін, дорожніх LED-екранів, мобільних ПТС, інсталяцій у ТРЦ, конференц-залах і студіях.4club+7​

Кабель має гнучку конструкцію на основі багатодротових жил (V06L28 та P01), що забезпечує зручний монтаж, хорошу стійкість до багаторазових перегинів та можливість використання як у стаціонарних, так і в мобільних системах. Зовнішня оболонка з ПВХ чорного кольору оптимізована для інсталяцій у внутрішніх приміщеннях та кабельних лотках, забезпечуючи механічний захист та стабільні електричні параметри по всій довжині лінії. Завдяки продуманій геометрії та розділенню відеочастини й допоміжних провідників зменшується взаємний вплив каналів і рівень електромагнітних завад, що особливо важливо на великих дистанціях передачі відеосигналу.luxpro+4​

Технічні характеристики

• Тип кабелю: комбінований аудіо/відео коаксіальний кабель для інсталяцій (CCTV, SDI, HDTV, S-Video, RGBHV, композитний).sintezator+4​

• Імпеданс відеоліній: 75 Ом (кожний коаксіальний канал).audioshop+3​

• Кількість відеоканалів: 5 × коаксіальний кабель типу V06L28 (кручений багатожильний гнучкий провід).proshow+2​

• Тип відеосигналів: підтримка SDI, HDTV, S-Video (Y/C), RGBHV (з окремою H/V синхронізацією), композитний відеосигнал.1-m+4​

• Додаткові провідники: 2 × P01 (мікрофонний/аудіо або живильний кабель), переріз приблизно 0,22 мм² для кожного провідника.luxpro+2​

• Призначення допоміжних жил: передача живлення камер, аудіосигналів або керуючих/тригерних ліній.luxpro+3​

• Конструкція жил відео: мідні багатодротові провідники (flexible), оптимізовані для цифрового послідовного відео (Serial Digital Video).sintezator+2​

• Конструкція допоміжних жил: мідні багатодротові провідники P01, розраховані на низькочастотні/живильні лінії.proshow+2​

• Ізоляція відеокабелів: спеціалізована діелектрична ізоляція (поліетилен/спінений діелектрик — залежно від версії, оптимізований для 75 Ом і низьких втрат на високих частотах).luxpro+2​

• Екранування відеоліній: коаксіальна конструкція з суцільним екраном (оплетення/екрануюча оболонка) для захисту від завад і забезпечення стабільного хвильового опору.sintezator+1​

• Матеріал зовнішньої оболонки: ПВХ (PVC), стійкий до стирання, гнучкий, чорного кольору.1-m+2​

• Колір: чорний, з можливим маркуванням/кольоровим кодуванням окремих відеожил залежно від партії.luxpro+1​

• Область застосування: внутрішні інсталяції, кабельні траси, системи відеоспостереження, студійні та інсталяційні AV-системи, де потрібні кілька відеоканалів і додаткове живлення в одному кабелі.4club+4​

• Гнучкість: висока гнучкість завдяки крученим багатодротовим жилам, придатний для частого монтажу/демонтажу в інсталяційних і мобільних системах.proshow+2​

• Форма/укладання: конструкція дає змогу акуратно укладати кабель у лотки, нішу стіни або кабель-канали; розділення відео- та живильних секцій покращує монтаж і діагностику.4club+2​

(Примітка: точні значення зовнішнього діаметра та електричних параметрів по частоті залежать від офіційного даташиту KLOTZ на CV5/A2; для фінальної технічної картки на сайті можна додатково підтягнути таблицю з каталогу виробника.)

Додаткова інформація про бренд KLOTZ

KLOTZ AIS GmbH — німецька компанія з більш ніж 40-річною історією, яка спеціалізується на виробництві професійних аудіо-, відео-, інсталяційних та гібридних кабелів, а також готових кабельних збірок для студій, сцени, інсталяцій і broadcast-індустрії. Виробництво та контроль якості здійснюються переважно в Європі, що гарантує стабільні електричні параметри, тривалий термін служби й високу надійність у складних умовах експлуатації. Продукція KLOTZ широко використовується туринговими компаніями, інсталяторами, студіями, телевізійними центрами та rental-компаніями по всьому світу.klotz-ais+6​

Цей товар доступний для покупки та доставки по всій Україні.
