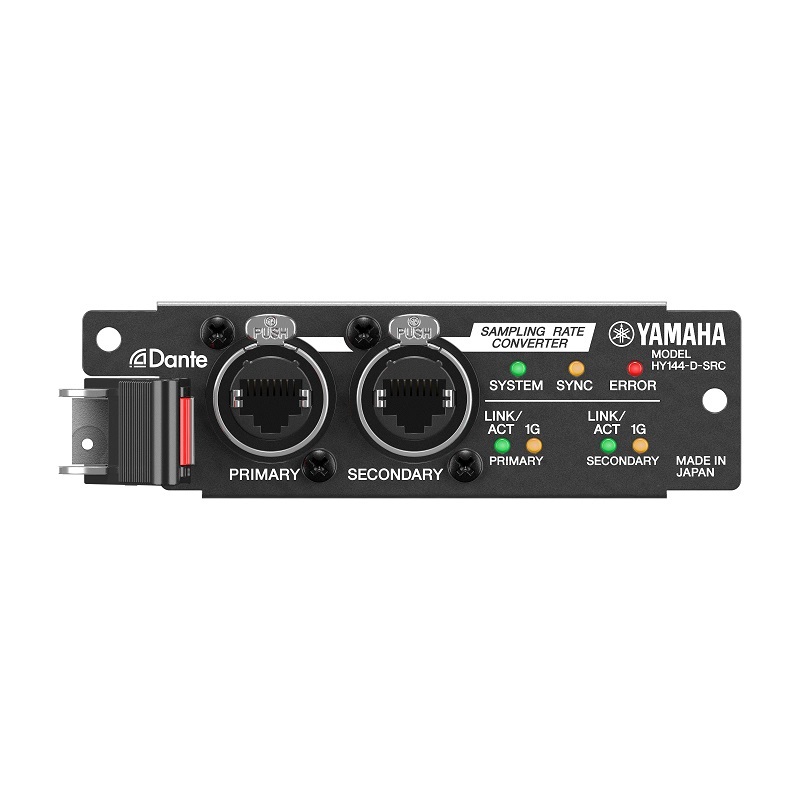

YAMAHA HY144-D-SRC Dante I/O карта з вбудованим SRC

YAMAHA HY144-D-SRC — це плата розширення формату HY для підключення консолей PM-серії та сумісних систем Yamaha з HY-слотами до мережі Dante через гігабітний Ethernet. Карта призначена для передачі некомпресованого цифрового аудіо та забезпечує високу щільність каналів: до 144 входів і 144 виходів. Робота відбувається з частотою дискретизації до 96 кГц, а підтримка 32-бітної обробки (зокрема у режимах із SRC) орієнтована на професійні вимоги до точності й запасу за динамікою.

Вбудований sample rate converter (SRC) дає змогу поєднувати в одній Dante-мережі пристрої з різними частотами дискретизації, спрощуючи інтеграцію складних систем у прокаті та інсталяціях. HY144-D-SRC підтримує підключення з топологіями типу daisy chain, а також redundant-побудову мережі для підвищення надійності — коли є основна та резервна лінії зв’язку.

Одна з ключових особливостей HY144-D-SRC — п’ять режимів роботи, які обираються прошивкою під конкретний сценарій. Якщо потрібна максимальна ємність без перетворення частоти, використовується режим 144io із вимкненим SRC (144 in/144 out). Для систем, де важлива синхронна робота з SRC, передбачено режим 144io SyncSRC (SRC увімкнено, synchronous, 144 in/144 out). Для асинхронної інтеграції доступні режими з SRC у форматах 72io AsyncSRC (72 in/72 out), 144in AsyncSRC (144 in/0 out) та 144o AsyncSRC (0 in/144 out). Це зручно, коли потрібно або приймати великий обсяг аудіо в мережу, або навпаки — роздавати його на велику кількість кінцевих точок.

Підключення виконується через etherCON із вимогами до кабелю STP категорії CAT5e або вище, з типовою для Ethernet максимальною довжиною лінії до 100 м. Для налаштувань і маршрутизації в Dante-мережі використовується стандартна логіка роботи Dante, що робить карту практичним рішенням для масштабних концертних систем, театрів, мовних комплексів та інших інсталяцій, де потрібні гнучка комутація, резервування й великий каналовий запас.

Технічні характеристики

• Тип пристрою: аудіоінтерфейсна карта
• Модель: HY144-D-SRC
• Призначення: підключення пристроїв із HY-слотом до мережі Dante
• Аудіопротокол: Dante
• Максимальна кількість каналів: 144 вхідні / 144 вихідні
• Роздільна здатність аудіо: 24 біти або 32 біти (залежно від режиму)
• Частота дискретизації: 96 кГц
• Вбудований SRC: так
• Підключення (топології): daisy chain, redundant
• Режими роботи: 144io (SRC off, 144 in/144 out); 144io SyncSRC (SRC on, synchronous, 144 in/144 out); 72io AsyncSRC (SRC on, asynchronous, 72 in/72 out); 144in AsyncSRC (SRC on, asynchronous, 144 in/0 out); 144o AsyncSRC (SRC on, asynchronous, 0 in/144 out)
• Тип підключення: основний і резервний порти Dante
• Роз’єм: etherCON CAT5e
• Кабельна вимога: STP категорії CAT5e або вище
• Максимальна довжина кабелю: 100 м
• Мережева швидкість: 1000BASE-T
• Затримка Dante: 0,25 / 0,5 / 1,0 / 2,0 / 5,0 мс
• Діапазон частоти синхронізації Dante: Fs 44,1 / 48 / 88,2 / 96 кГц
• Діапазон температури роботи: 0–40 °C
• Діапазон температури зберігання: -20–60 °C

Yamaha відома рішеннями для професійного звуку, які цінують за стабільність у роботі, продуману екосистему та зручну інтеграцію в масштабні аудіосистеми. Серія інтерфейсів і карт розширення для мережевого аудіо допомагає будувати комплексні конфігурації, у яких важливі висока пропускна здатність, зрозуміла маршрутизація та передбачувана робота в реальних умовах сцени й інсталяцій.

У Rockstar ви можете підібрати Dante-інтерфейси та супутнє обладнання під ваш проєкт: допоможемо зі сумісністю, підкажемо, який режим роботи буде доречнішим у вашій конфігурації, та проконсультуємо щодо підключення й базової логіки побудови мережі. Доступна покупка онлайн і в магазині, а також доставка по Україні.
